Eine Lesemethode in sechs Prüfungen. Ziel ist nicht, alle Blöcke durchzugehen, sondern zu bestätigen, dass die Lösung zum Projekt passt, bevor der Bericht erstellt wird.
Empfohlene Reihenfolge der Prüfungen
1. Grundlage der StudieProjekt, HMT und Auslegungsmodus.
2. Gewählte LösungPumpe, Solarfeld und angegebene Förderung.
3. DeckungKritischer Monat und typischer Tag.
4. HydraulikDurchmesser, Fließgeschwindigkeit, Verluste und Druck.
5. ElektrikStränge, Spannungen und Betriebsbedingungen.
6. BerichtLetzte Prüfung vor dem Druck.
1
Die Grundlage der Studie bestätigen
Der Kopfbereich muss dem soeben eingegebenen Projekt entsprechen.
Projekt
Den Tagesbedarf, die Stadt und die HMT prüfen, die im Einleitungstext genannt werden.
Auslegung PRO
„Durchschnittsmonat“ zielt auf eine mittlere Förderung. „Ungünstigster Monat“ wählt den ungünstigsten Monat des untersuchten Zeitraums und startet die Berechnung neu.
Maßnahme
Bei einer Abweichung zu den Antworten zurückkehren, statt das Ergebnis im Kopf zu berichtigen.
Eine Einstellung, die die Auslegung verändert, ist vor dem Vergleich der Lösungen und vor dem Druck des Berichts zu wählen.
2
Die gewählte Lösung erkennen
Zuerst den aktiven Reiter und die drei Übersichtskacheln lesen.
Pumpe
Gewähltes Modell und Katalogsgrenzen. Der angegebene maximale Förderstrom ist nicht der Förderstrom im Betriebspunkt des Projekts.
Solarfeld
Gesamtleistung, Zahl der Module und Aufteilung der Stränge.
Förderung
Angegebener Mittelwert und saisonale Spanne. Diese Werte sind Ergebnisse der Studie, keine festen Kenndaten der Pumpe.
Alternativen
Über die Reiter lassen sich weitere geeignete Lösungen betrachten. Die Schaltfläche „Vergleichen“ PRO zeigt zwei Lösungen nebeneinander.
Die Übersicht dient dazu, die Lösung zu erkennen, nicht dazu, das gesamte Projekt allein zu bestätigen.

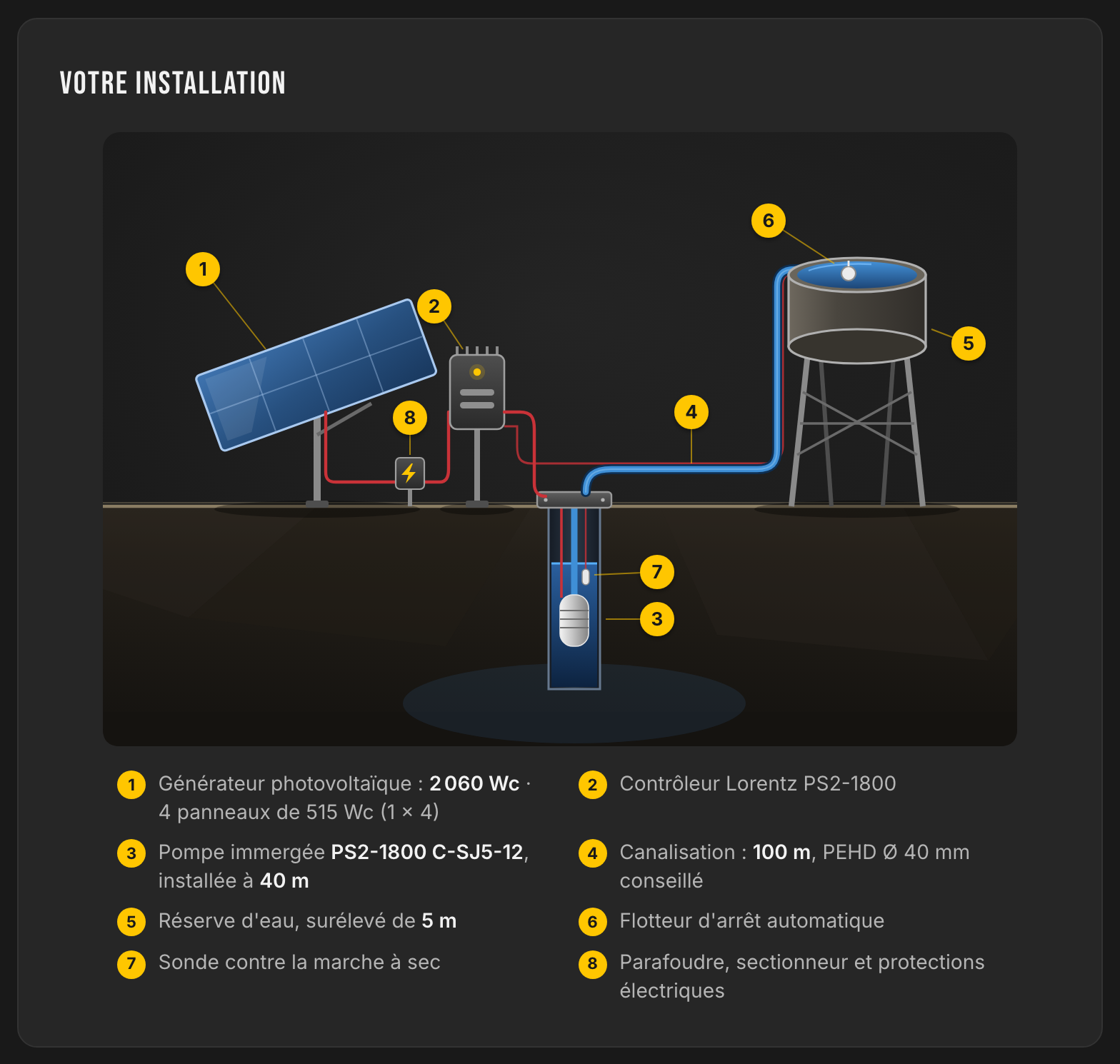

Das Anlagenschema prüfen
Das Schema gibt die angegebenen Optionen wieder: Speicher, Schwimmerschalter, Zusatzquelle, Schutzeinrichtungen und Reglertyp. Die Marken der Legende müssen der erwarteten Ausrüstung entsprechen.
Das Schema ist eine funktionale Übersicht. Die Auslegung der Baustelle bleibt mit den Herstellerunterlagen und den tatsächlichen Bedingungen abzugleichen.3
Die Deckung des Bedarfs prüfen
Die monatliche Förderung beantwortet die Hauptfrage: Wird der Bedarf im nutzbaren Zeitraum erreicht?
Bedarfslinie
Die waagerechte Linie stellt den angegebenen Tagesbedarf dar.
Monatsbalken
Sie zeigen die geschätzte Förderung für jeden Monat.
Kritischer Monat
Er entspricht dem ungünstigsten Monat im untersuchten Zeitraum.
Werte anzeigen
Die Tabelle liefert die monatlichen Zahlen, mit denen sich das Ergebnis belegen lässt.
Die PRO-Einstellungen für die Zahl der Module und den Neigungswinkel berechnen die angezeigten Ergebnisse neu.
Einen typischen Tag prüfen
Der Block „Tagesertrag“ zeigt, wie sich der Förderstrom im Lauf eines Tages des gewählten Monats entwickelt. Die Kacheln fassen die Förderspitze, die geförderte Menge und den Bedarf zusammen.
Ein Wechsel des Monats aktualisiert das Diagramm und seine drei Kennzahlen.
Wasserspeicher. Der Autonomieblock hängt von den Entscheidungen in Schritt 6 ab. Seine vollständige Lesart steht in Wasserspeicher und Deckung des Bedarfs.
Konstanter Druck. Wird in Schritt 3 ein Regner, eine Bewässerungskanone oder ein Kreisberegner gewählt, weichen diese beiden Blöcke „Solar und Zusatzquelle, Monat für Monat“ und „Der typische Tag im {mois}“, und der Autonomieblock entfällt. Diese Lesart steht in Bewässerung mit konstantem Druck.
4
Die Hydraulik prüfen
Dieser Block prüft die Rohrleitung beim tatsächlichen Förderstrom der gewählten Lösung.
Rohrleitung
Vorgeschlagener Durchmesser und vorgeschlagene Druckklasse.
Fließgeschwindigkeit
Die angezeigte Bewertung weist auf eine korrekte, langsame, schnelle oder zu schnelle Geschwindigkeit hin.
Druckverluste
Zusätzliche Förderhöhe durch die Reibung in der Rohrleitung.
Benachbarte Durchmesser
Sie zeigen die Wirkung eines kleineren oder größeren Durchmessers auf die Verluste.
Berechnungsgrundlage
Werkstoff und tatsächlicher Zustand der Rohrleitung sind mit der angezeigten Annahme abzugleichen.
Ein Hydraulikhinweis verlangt eine Prüfung des Projekts, nicht nur einen Blick auf den vorgeschlagenen Durchmesser.5
Das Solarfeld prüfen
Die elektrische Konfiguration muss innerhalb der Grenzen der Pumpe oder des Reglers bleiben.
Konfiguration
Zahl der Module je Strang und Zahl der parallelen Stränge.
Vmp
Spannung am Punkt maximaler Leistung, verglichen mit dem empfohlenen Mindestwert, sofern dieser angezeigt wird.
Voc bei Kälte
Leerlaufspannung in der angesetzten Kältebedingung, unter dem Höchstwert des Reglers zu halten.
Gewähltes Modul
Prüfen, ob das tatsächlich vorgesehene Modell dem in der Studie verwendeten Modell entspricht.
Die ausführliche Lesart der Spannungen und Kabel setzt sich im technischen Anhang fort.
Die Schaltfläche „Rapport d'étude (PDF)“, der Studienbericht als PDF, öffnet das Dokument in einem neuen Reiter.
Die Schaltfläche steht unter den Ergebnisblöcken, sobald die Lösung gewählt ist.
Der richtige Lösungsreiter ist aktiv.
Der Auslegungsmodus ist endgültig.
Die manuellen Einstellungen von Solarfeld und Neigungswinkel sind bewusst gewählt.
Die Hydraulikhinweise wurden geprüft.
Das verwendete Modul entspricht dem vorgesehenen Material.
Die Kontaktdaten des PRO-Kontos sind aktuell.
Im Druckfenster die Option „Graphiques d'arrière-plan“, die Hintergrundgrafiken, aktivieren, damit die gelben und schwarzen Flächen erhalten bleiben.
Abschnitte ohne Daten werden nicht gedruckt, und das Inhaltsverzeichnis wird neu berechnet.
Die KI beantwortet Ihre Fragen PRO
Der Block beantwortet Fragen zur angezeigten Studie und, sofern vorhanden, zu den technischen Unterlagen der Pumpe. Er ersetzt keine technische Prüfung. Eine unsichere Antwort ist in den Daten der Studie oder beim Support zu kontrollieren.
Die Zahl der Fragen wird auf drei Ebenen gezählt: eine Obergrenze je Studie, eine Obergrenze pro Tag und Pro-Konto sowie eine monatliche Gesamtobergrenze für den Dienst. Unter der Antwort nennt der Hinweis den Stand der ersten Ebene: „Ihnen verbleiben {n} Frage(n) für diese Studie.“
Der Hinweis unter der Antwort nennt die Herkunft der Antwort und die Zahl der verbleibenden Fragen zu dieser Studie.
Eine erreichte Obergrenze hält das Modul an, nicht die Studie: Die Ergebnisblöcke und der Bericht bleiben verfügbar. Die zugehörigen Meldungen und das weitere Vorgehen stehen in Ein Problem lösen.
